指标

参数

测程(有合作目标)

单棱镜

5000m

三棱镜

7000m

精度

±（2+2×10^-6·D）mm

测量时间

精测0.3秒、跟踪0.1秒

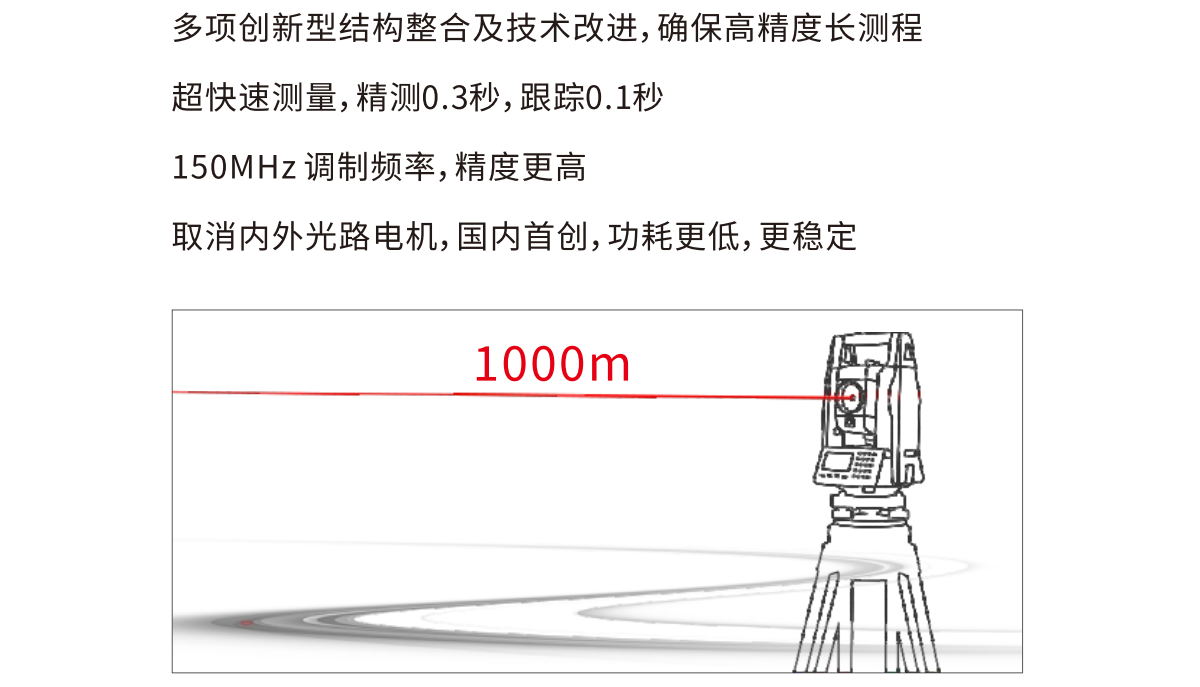

测距测量（无合作目标）

测程（柯达灰，90%反射率）

反射片（60mm×60mm）

1000m

精度

0~500m：±（3+2×10^-6·D）mm

500~1000m：±（5+2×10^-6·D）mm

测量时间

0.3~3秒

角度测量

测角方式

编码测角技术

码盘直径

79mm

*小角度显示

0.1″/1″/5″/10″可选

精度

2″

探测方式

水平盘：对径；竖直盘：对径

望远镜

成像

正像

镜筒长度

154mm

物镜有效孔径

望远：φ45mm

测距：φ50mm

放大倍率

30×

视场角

1°30′

*小对焦距离

1.2m

分辨率

3″

补偿器

系统

双轴液体光电式电子补偿器

补偿范围

±4′/±6′可选

分辨率

1″

气象修正

温度气压传感器自动改正

棱镜常数修正

输入参数自动改正

水准器

管水准器

30″/2mm

圆水准器

8′/2mm

激光对中器（光学对中器可选）

亮度级别

5级调节

准确度

±1.5mm（1.5m处）

激光器装载方式

直接装进竖轴，与竖轴同轴，对中更精准

激光下对点

支持

显示部分

屏幕类型

LCD，6行，图形式，高清液晶屏

屏幕尺寸

2.8英寸×2

键盘类型

字母+数字键

数字显示

99999999.9999；0.1mm

激光类型

3R类激光，可定制ClassI（I类）安全激光

系统配置

操作系统

DOS

数据通信及传输

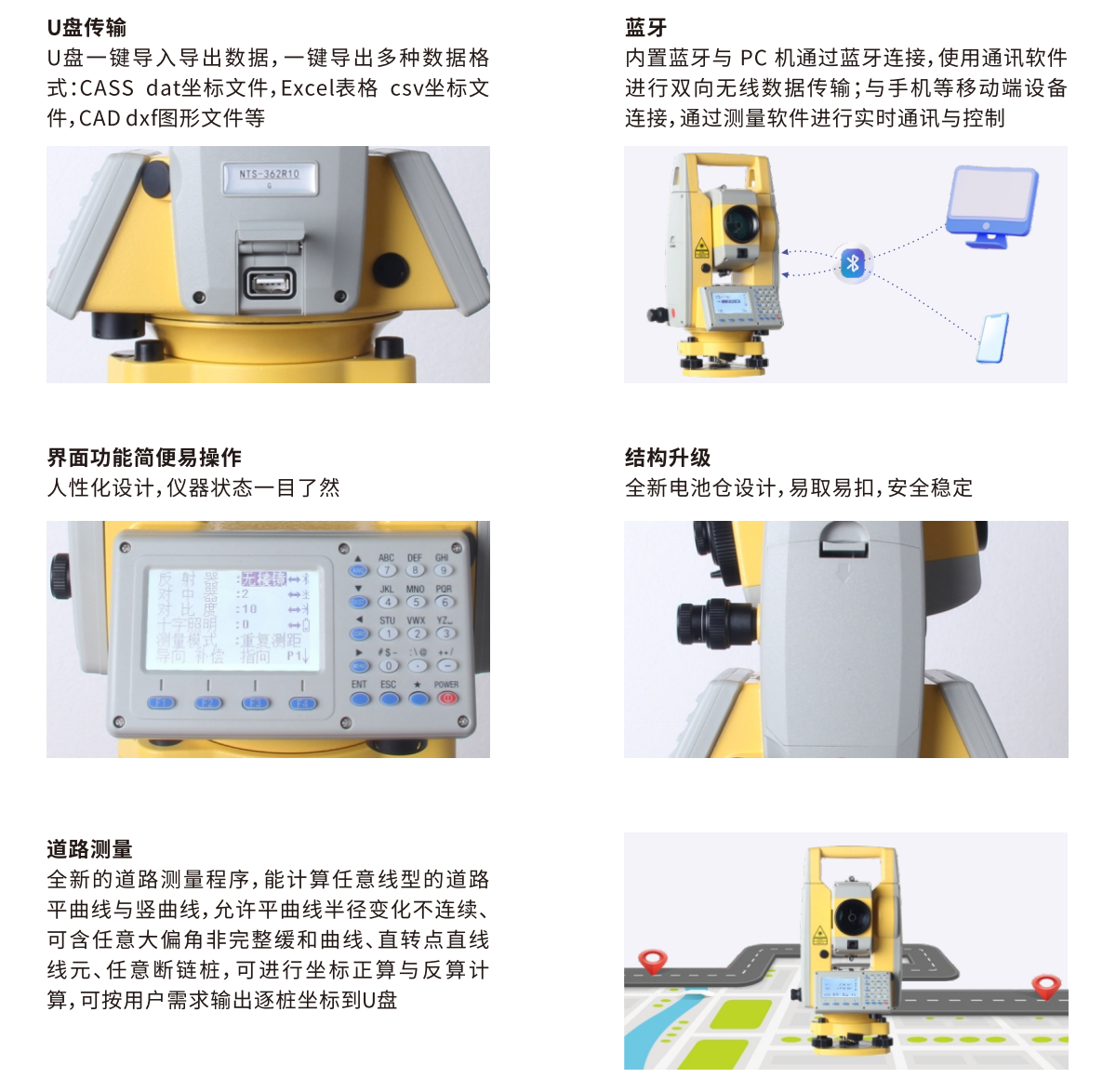

接口

蓝牙/U盘接口

数据传输

直接用U盘一键导出多种数据格式：Excel表格 csv坐标文件，CASS dat坐标文件，CAD dxf图形文件等

电源

电池类型

可充电锂电池

电池电压

直流7.4V

电池容量

标配两块5000mAh电池

连续工作时间

30小时（仅测角状态）

尺寸及重量

尺寸

200mm×190mm×330mm

重量

5.5kg

环境性能

防水防尘

IP65

工作温度

-20℃~60℃

存储温度

-30℃~70℃
